Мир MS Excel » Вопросы и решения » Вопросы по Excel » Построение специальной диаграммы в EXCEL (Формулы/Formulas)
Построение специальной диаграммы в EXCEL
speaky Дата: Суббота, 27.08.2016, 20:12 | Сообщение № 1
Группа: Пользователи
Ранг: Новичок
Сообщений: 29
Репутация: 0 ±
Замечаний: 0% ±

Excel 2003
Добрый день. Уважаемые знатоки, хочется создать расчет специальной диаграммы в виде логарифмической сетки с эквидистантными кривыми и перенести ее построение в EXCEL. Но, к сожалению, если простенький график по функции я мог бы сделать, то логарифмическую зависимость воспроизвести и построить в EXCEL пока не могу догнать. Что эта диаграмма из себя представляет и ее расчет представлены на скринах и в PDF файле. В общем, если вас не затруднит, помогите разобраться, может на досуге , как Это чудо в EXCEL запустить, а если еще и конкретный практический пример покажите, хоть одной линии или сетки, буду от души благодарен. Справочные файлы об этой диаграмме выкладываю.


Сообщение отредактировал speaky - Суббота, 27.08.2016, 20:13

Ответить
СообщениеДобрый день. Уважаемые знатоки, хочется создать расчет специальной диаграммы в виде логарифмической сетки с эквидистантными кривыми и перенести ее построение в EXCEL. Но, к сожалению, если простенький график по функции я мог бы сделать, то логарифмическую зависимость воспроизвести и построить в EXCEL пока не могу догнать. Что эта диаграмма из себя представляет и ее расчет представлены на скринах и в PDF файле. В общем, если вас не затруднит, помогите разобраться, может на досуге , как Это чудо в EXCEL запустить, а если еще и конкретный практический пример покажите, хоть одной линии или сетки, буду от души благодарен. Справочные файлы об этой диаграмме выкладываю.

Автор - speaky
Дата добавления - 27.08.2016 в 20:12
speaky Дата: Суббота, 27.08.2016, 20:20 | Сообщение № 2
Группа: Пользователи
Ранг: Новичок
Сообщений: 29
Репутация: 0 ±
Замечаний: 0% ±

Excel 2003
Извините не могу залить файлы, как не кручу - более 100 кб

Ответить
СообщениеИзвините не могу залить файлы, как не кручу - более 100 кб

Автор - speaky
Дата добавления - 27.08.2016 в 20:20
speaky Дата: Суббота, 27.08.2016, 20:27 | Сообщение № 3
Группа: Пользователи
Ранг: Новичок
Сообщений: 29
Репутация: 0 ±
Замечаний: 0% ±

Excel 2003

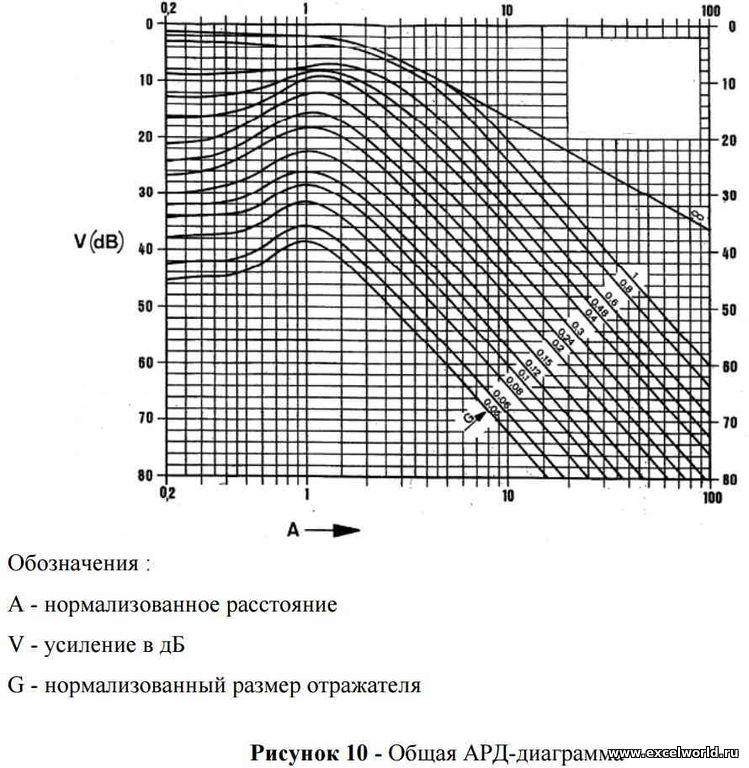

вид диаграммы
К сообщению приложен файл: 4995743.jpg(118Kb)

Ответить
Сообщениевид диаграммы

Автор - speaky
Дата добавления - 27.08.2016 в 20:27
speaky Дата: Суббота, 27.08.2016, 20:28 | Сообщение № 4
Группа: Пользователи
Ранг: Новичок
Сообщений: 29
Репутация: 0 ±
Замечаний: 0% ±

Excel 2003

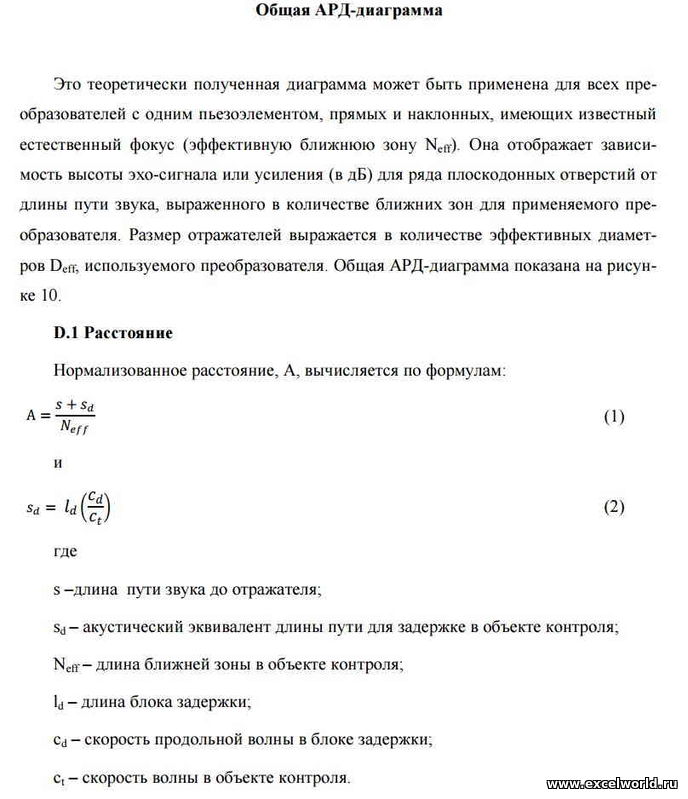

расчет
К сообщению приложен файл: 0061248.jpg(71Kb)

Ответить
Сообщениерасчет

Автор - speaky
Дата добавления - 27.08.2016 в 20:28
speaky Дата: Суббота, 27.08.2016, 20:28 | Сообщение № 5
Группа: Пользователи
Ранг: Новичок
Сообщений: 29
Репутация: 0 ±
Замечаний: 0% ±

Excel 2003

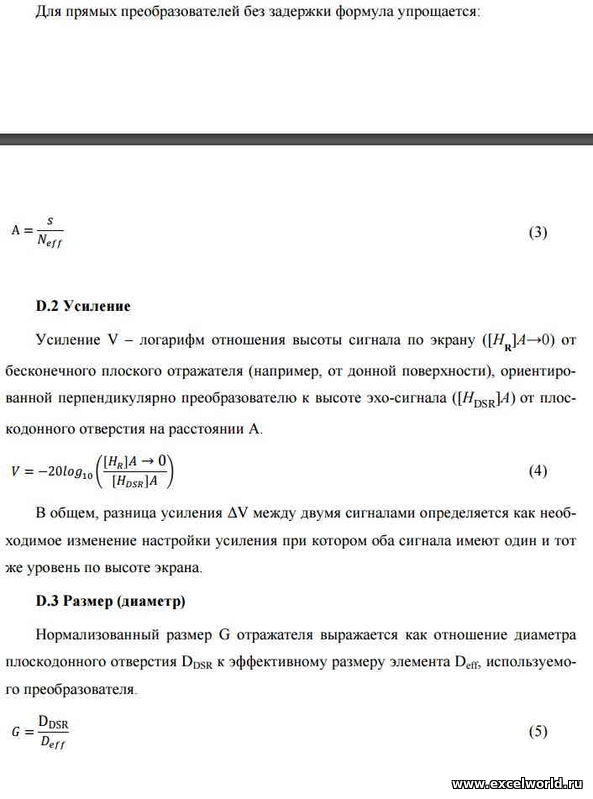

расчет продолжение
К сообщению приложен файл: 4412157.jpg(54Kb)

Ответить
Сообщениерасчет продолжение

Автор - speaky
Дата добавления - 27.08.2016 в 20:28
speaky Дата: Суббота, 27.08.2016, 21:11 | Сообщение № 6
Группа: Пользователи
Ранг: Новичок
Сообщений: 29
Репутация: 0 ±
Замечаний: 0% ±

Excel 2003
оптимизировал :D - в xls файле картинки можно увеличить
К сообщению приложен файл: DGS.xlsx(66Kb)

Ответить
Сообщениеоптимизировал :D - в xls файле картинки можно увеличить

Автор - speaky
Дата добавления - 27.08.2016 в 21:11
Pelena Дата: Суббота, 27.08.2016, 22:06 | Сообщение № 7
Группа: Модераторы
Ранг: Экселист
Сообщений: 9879
Репутация: 2265 ±
Замечаний: 0% ±

Excel 2010 & Mac Excel 2011
Была похожая тема. Принцип можно взять оттуда

оптимизировал

Сами-то что-нибудь разглядели на этих картинках?


"Черт возьми, Холмс! Но как??!!"
ЯД 41001765434816

Ответить
СообщениеБыла похожая тема. Принцип можно взять оттуда

оптимизировал

Сами-то что-нибудь разглядели на этих картинках?

Автор - Pelena
Дата добавления - 27.08.2016 в 22:06
speaky Дата: Воскресенье, 28.08.2016, 09:51 | Сообщение № 8
Группа: Пользователи
Ранг: Новичок
Сообщений: 29
Репутация: 0 ±
Замечаний: 0% ±

Excel 2003
Да, с картинками я погорячился, но на предыдущих видно. Я попробовал ввести функцию v=f(A/A2) и получилась несуразица. Как же все-таки привести хоть одну кривую к виду, как на картинке? Не судите строго новичка.
К сообщению приложен файл: 0955241.xlsx(18Kb)

Ответить
СообщениеДа, с картинками я погорячился, но на предыдущих видно. Я попробовал ввести функцию v=f(A/A2) и получилась несуразица. Как же все-таки привести хоть одну кривую к виду, как на картинке? Не судите строго новичка.

Автор - speaky
Дата добавления - 28.08.2016 в 09:51
Pelena Дата: Воскресенье, 28.08.2016, 10:11 | Сообщение № 9
Группа: Модераторы
Ранг: Экселист
Сообщений: 9879
Репутация: 2265 ±
Замечаний: 0% ±

Excel 2010 & Mac Excel 2011
У Вас там куча формул, все они используют параметры или переменные. Откуда брать эти значения?


"Черт возьми, Холмс! Но как??!!"
ЯД 41001765434816

Ответить
СообщениеУ Вас там куча формул, все они используют параметры или переменные. Откуда брать эти значения?

Автор - Pelena
Дата добавления - 28.08.2016 в 10:11
speaky Дата: Воскресенье, 28.08.2016, 14:47 | Сообщение № 10
Группа: Пользователи
Ранг: Новичок
Сообщений: 29
Репутация: 0 ±
Замечаний: 0% ±

Excel 2003

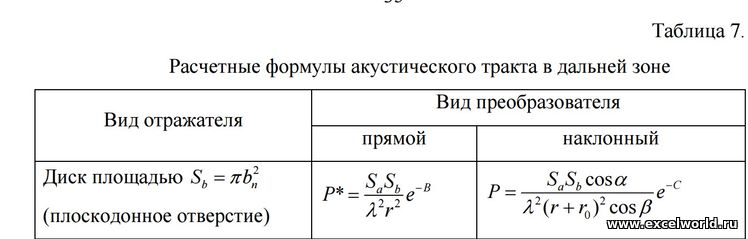

что если взять пока произвольные значения, а далее на верное придется внедрить значения расчитывать такими формулами формулами, как на картинке. Это если я осилю все это %)
