Лепестковая диаграмма с секторами

Зачастую при обработке результатов социологических опросов или анкетирования требуется использовать диаграмму примерно такого вида:

Условно её можно назвать Лепестковая диаграмма с секторами, где внутренние углы всех секторов одинаковые, а высота каждого сектора соответствует заданному числовому значению.

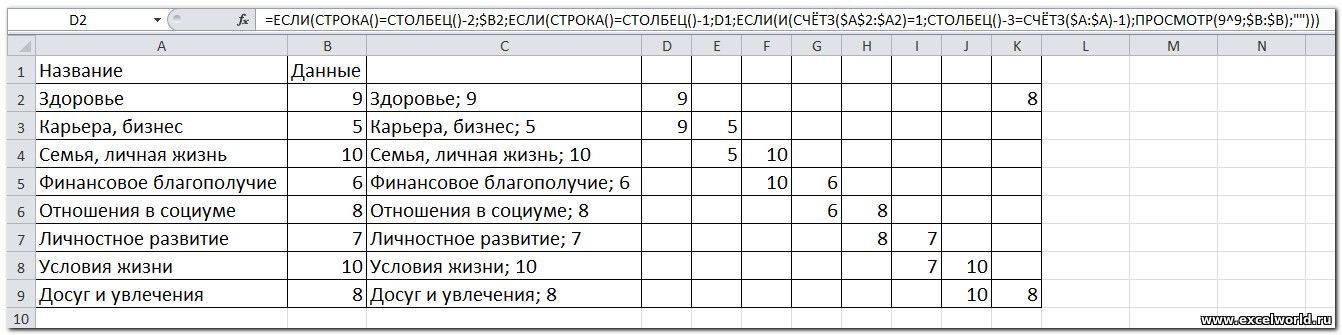

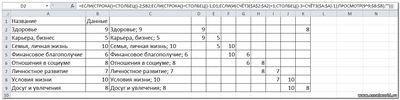

Чтобы построить такую диаграмму, потребуется использовать вспомогательную таблицу для расчётов. В файле-примере эта таблица вынесена на отдельный лист Расчёты, который при желании можно скрыть.

- кликните для увеличения

Для изменения диаграммы достаточно поменять названия категорий и/или числовые значения на листе Данные. Если в исходную таблицу добавляются строки, то на листе расчёты следует протянуть формулы вниз и вправо на необходимое количество строк и столбцов.
Если же строк, наоборот, меньше, чем в образце, то лишние строки и столбцы удаляются как на листе Данные, так и на листе Расчёты.
Затем, соответственно, меняется диапазон для построения диаграммы.



Скачать пример



Категория: Инструменты Excel | Добавил: Pelena (08.08.2016)
Просмотров: 12494 | Комментарии: 5 | Теги: Колесо жизненного баланса, лепестковая, Диаграмма с секторами | Рейтинг: 5.0/2


Всего комментариев: 5
0   Спам
1    Anna4655   (03.10.2022 08:47) [ Материал]
   Добрый день! Подскажите пожалуйста, как делается лист "Расчеты"? Какие формулы там используются?

0
2    Pelena   (03.10.2022 09:19) [ Материал]
   Добрый день. Скачайте пример по ссылке в конце статьи, формулы все открыты

0   Спам
3    Suhleshka   (10.04.2023 19:16) [ Материал]
   Привет! Спасибо огромное за пример!
Вопрос: если мне необходимы данные внутри диаграммы больше 10, что именно в формуле на листе Расчеты нужно поправить?

0   Спам
4    Suhleshka   (10.04.2023 19:19) [ Материал]
   Вопрос снят, я допетрила :-)

0
5    Pelena   (10.04.2023 19:21) [ Материал]
   Добрый день.
Надо убрать или изменить Проверку данных
