Создание нескольких графиков с разными данными
kloundead Дата: Суббота, 07.10.2017, 22:07 | Сообщение № 1
Группа: Пользователи
Ранг: Прохожий
Сообщений: 8
Репутация: 0 ±
Замечаний: 0% ±

Excel 2010
Доброго времени суток, друзья.

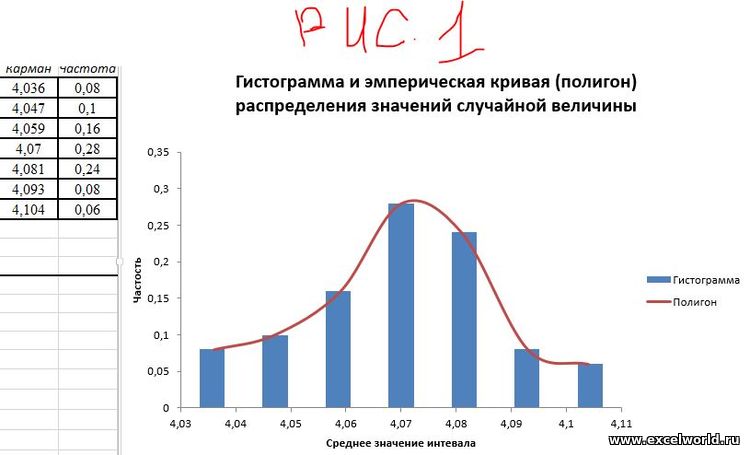

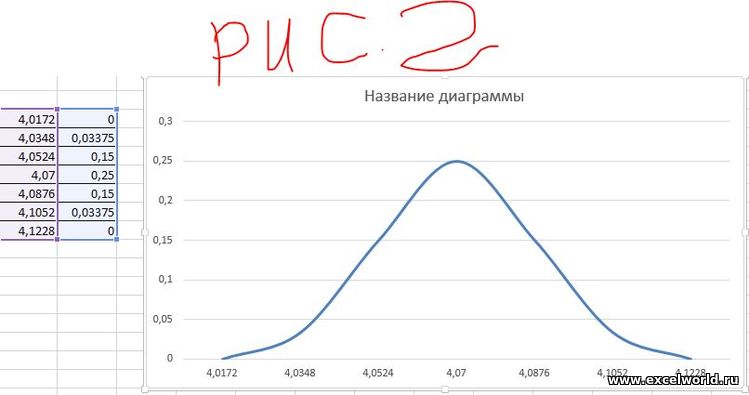

Возникла проблема. Необходимо построить гистограмму и полигон (рис. 1) с одними координатами (назовем xi; yi) и, либо теоретическую кривую нормального распределения (рис. 2) с другими координатами (xj; yj) на одном графике, либо просто теоретическую кривую (если можно сделать в автоматическом режиме). Пример кривых представлен в прикрепленных рисунках. То есть объединить эти два графика

Заранее спасибо!
К сообщению приложен файл: 1331871.jpg(44Kb) · 2185865.jpg(37Kb)

Ответить
СообщениеДоброго времени суток, друзья.

Возникла проблема. Необходимо построить гистограмму и полигон (рис. 1) с одними координатами (назовем xi; yi) и, либо теоретическую кривую нормального распределения (рис. 2) с другими координатами (xj; yj) на одном графике, либо просто теоретическую кривую (если можно сделать в автоматическом режиме). Пример кривых представлен в прикрепленных рисунках. То есть объединить эти два графика

Заранее спасибо!

Автор - kloundead
Дата добавления - 07.10.2017 в 22:07
buchlotnik Дата: Суббота, 07.10.2017, 22:23 | Сообщение № 2
Группа: Друзья
Ранг: Участник клуба
Сообщений: 3437
Репутация: 922 ±
Замечаний: 0% ±

2010, 2013, 2016 RUS / ENG

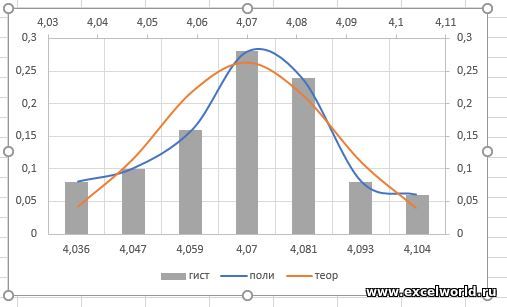

Здравствуйте, да не вопрос:
К сообщению приложен файл: 9863472.jpg(30Kb)


"заступлюсь за Юрия" - публичный плевок в душу!

Сообщение отредактировал buchlotnik - Суббота, 07.10.2017, 22:24

Ответить
СообщениеЗдравствуйте, да не вопрос:

Автор - buchlotnik
Дата добавления - 07.10.2017 в 22:23
kloundead Дата: Суббота, 07.10.2017, 22:32 | Сообщение № 3
Группа: Пользователи
Ранг: Прохожий
Сообщений: 8
Репутация: 0 ±
Замечаний: 0% ±

Excel 2010
Спасибо огромное!!! А как Вы это сделали

Ответить
СообщениеСпасибо огромное!!! А как Вы это сделали

Автор - kloundead
Дата добавления - 07.10.2017 в 22:32
buchlotnik Дата: Суббота, 07.10.2017, 22:34 | Сообщение № 4
Группа: Друзья
Ранг: Участник клуба
Сообщений: 3437
Репутация: 922 ±
Замечаний: 0% ±

2010, 2013, 2016 RUS / ENG
kloundead, это был тонкий намёк на прочтение Правил форума и прикладывание адекватного файла-примера


"заступлюсь за Юрия" - публичный плевок в душу!

Ответить
Сообщениеkloundead, это был тонкий намёк на прочтение Правил форума и прикладывание адекватного файла-примера

Автор - buchlotnik
Дата добавления - 07.10.2017 в 22:34
kloundead Дата: Суббота, 07.10.2017, 22:37 | Сообщение № 5
Группа: Пользователи
Ранг: Прохожий
Сообщений: 8
Репутация: 0 ±
Замечаний: 0% ±

Excel 2010
Прошу прощения, не дочитал до этого места. Просто не думал что кому надо. Думал напишут как попробовать сделать и все
К сообщению приложен файл: 4688686.xls(45Kb)

Ответить
СообщениеПрошу прощения, не дочитал до этого места. Просто не думал что кому надо. Думал напишут как попробовать сделать и все

Автор - kloundead
Дата добавления - 07.10.2017 в 22:37
vikttur Дата: Суббота, 07.10.2017, 23:12 | Сообщение № 6
Группа: Друзья
Ранг: Старожил
Сообщений: 2559
Репутация: 460 ±
Замечаний: 0% ±

не думал что кому надо

Да ну?
http://www.planetaexcel.ru/forum....-v-exel

Ответить
Сообщение
не думал что кому надо

Да ну?
http://www.planetaexcel.ru/forum....-v-exel

Автор - vikttur
Дата добавления - 07.10.2017 в 23:12
buchlotnik Дата: Суббота, 07.10.2017, 23:15 | Сообщение № 7
Группа: Друзья
Ранг: Участник клуба
Сообщений: 3437
Репутация: 922 ±
Замечаний: 0% ±

2010, 2013, 2016 RUS / ENG
ну просто считаем среднее, стандартное отклонение и используя НОРМРАСП() находим значения, а потом просто добавляем на график новый ряд - см. файл
К сообщению приложен файл: 6844736.xls(42Kb)


"заступлюсь за Юрия" - публичный плевок в душу!

Ответить
Сообщениену просто считаем среднее, стандартное отклонение и используя НОРМРАСП() находим значения, а потом просто добавляем на график новый ряд - см. файл

Автор - buchlotnik
Дата добавления - 07.10.2017 в 23:15
kloundead Дата: Воскресенье, 08.10.2017, 09:35 | Сообщение № 8
Группа: Пользователи
Ранг: Прохожий
Сообщений: 8
Репутация: 0 ±
Замечаний: 0% ±

Excel 2010
ну просто считаем среднее, стандартное отклонение и используя НОРМРАСП() находим значения, а потом просто добавляем на график новый ряд - см. файл


Спасибо. А можно добавить мой график (который нижний) с координатами по x и y (просто необходимо чтобы был виден перегиб кривой норм распределения


Сообщение отредактировал kloundead - Воскресенье, 08.10.2017, 09:37

Ответить
Сообщение
ну просто считаем среднее, стандартное отклонение и используя НОРМРАСП() находим значения, а потом просто добавляем на график новый ряд - см. файл


Спасибо. А можно добавить мой график (который нижний) с координатами по x и y (просто необходимо чтобы был виден перегиб кривой норм распределения

Автор - kloundead
Дата добавления - 08.10.2017 в 09:35
buchlotnik Дата: Воскресенье, 08.10.2017, 10:27 | Сообщение № 9
Группа: Друзья
Ранг: Участник клуба
Сообщений: 3437
Репутация: 922 ±
Замечаний: 0% ±

2010, 2013, 2016 RUS / ENG
а я вот повторюсь, прочитайте Правила форума и на planetaexcel.ru, кстати, тоже


"заступлюсь за Юрия" - публичный плевок в душу!

Ответить
Сообщениеа я вот повторюсь, прочитайте Правила форума и на planetaexcel.ru, кстати, тоже

Автор - buchlotnik
Дата добавления - 08.10.2017 в 10:27
Pelena Дата: Воскресенье, 08.10.2017, 11:05 | Сообщение № 10
Группа: Модераторы
Ранг: Местный житель
Сообщений: 11844
Репутация: 2609 ±
Замечаний: 0% ±

Excel 2010, 2016 & Mac Excel
Так подойдёт?
К сообщению приложен файл: 7784058.xls(51Kb)


"Черт возьми, Холмс! Но как??!!"
ЯД 41001765434816

Ответить
СообщениеТак подойдёт?

Автор - Pelena
Дата добавления - 08.10.2017 в 11:05
kloundead Дата: Воскресенье, 08.10.2017, 11:11 | Сообщение № 11
Группа: Пользователи
Ранг: Прохожий
Сообщений: 8
Репутация: 0 ±
Замечаний: 0% ±

Excel 2010
Я прочитал правила. С этой проблемой я копаюсь уже две недели и только сейчас решил обратиться. Я не прошу за меня решать эту проблему поэтому и не разместил сразу свой файл. Я прошу дать направление как можно добавить другой график с другими координатами. Или если это невозможно то кривую нормального распределения с точками перегиба в s и 2s. Что у меня получалось. Если внимательно посмотреть то видно что это категорически не правильно. И это не совсем домашнее задание
К сообщению приложен файл: 6042206.xls(46Kb) · 1830810.xls(46Kb)

Ответить
СообщениеЯ прочитал правила. С этой проблемой я копаюсь уже две недели и только сейчас решил обратиться. Я не прошу за меня решать эту проблему поэтому и не разместил сразу свой файл. Я прошу дать направление как можно добавить другой график с другими координатами. Или если это невозможно то кривую нормального распределения с точками перегиба в s и 2s. Что у меня получалось. Если внимательно посмотреть то видно что это категорически не правильно. И это не совсем домашнее задание

Автор - kloundead
Дата добавления - 08.10.2017 в 11:11
buchlotnik Дата: Воскресенье, 08.10.2017, 11:41 | Сообщение № 12
Группа: Друзья
Ранг: Участник клуба
Сообщений: 3437
Репутация: 922 ±
Замечаний: 0% ±

2010, 2013, 2016 RUS / ENG
Цитата
Я прочитал правила
Даа?!!! Тогда КАКОГО РОЖНА вы самостоятельно не сообщили о кросспостинге?


"заступлюсь за Юрия" - публичный плевок в душу!

Ответить
Сообщение
Цитата
Я прочитал правила
Даа?!!! Тогда КАКОГО РОЖНА вы самостоятельно не сообщили о кросспостинге?

Автор - buchlotnik
Дата добавления - 08.10.2017 в 11:41
Pelena Дата: Воскресенье, 08.10.2017, 11:45 | Сообщение № 13
Группа: Модераторы
Ранг: Местный житель
Сообщений: 11844
Репутация: 2609 ±
Замечаний: 0% ±

Excel 2010, 2016 & Mac Excel
Михаил, уже есть ссылка на кросс, зачем ещё раз дублировать?


"Черт возьми, Холмс! Но как??!!"
ЯД 41001765434816

Ответить
СообщениеМихаил, уже есть ссылка на кросс, зачем ещё раз дублировать?

Автор - Pelena
Дата добавления - 08.10.2017 в 11:45
kloundead Дата: Воскресенье, 08.10.2017, 11:59 | Сообщение № 14
Группа: Пользователи
Ранг: Прохожий
Сообщений: 8
Репутация: 0 ±
Замечаний: 0% ±

Excel 2010
Так подойдёт?


Спасибо огромное!!!!

А как у Вас получилось?

Ответить
Сообщение
Так подойдёт?


Спасибо огромное!!!!

А как у Вас получилось?

Автор - kloundead
Дата добавления - 08.10.2017 в 11:59
Pelena Дата: Воскресенье, 08.10.2017, 12:21 | Сообщение № 15
Группа: Модераторы
Ранг: Местный житель
Сообщений: 11844
Репутация: 2609 ±
Замечаний: 0% ±

Excel 2010, 2016 & Mac Excel
Сначала построила гистограмму, потом добавила ещё ряд по тем же данным, изменила тип диаграммы на График. И гистограмма, и график идут по основной оси. Затем добавила ряд для теоретической кривой, преобразовала в точечную и направила по вспомогательной оси.
Единственное, там в формате вспомогательной горизонтальной оси надо подобрать начальное и конечное значение


"Черт возьми, Холмс! Но как??!!"
ЯД 41001765434816

Ответить
СообщениеСначала построила гистограмму, потом добавила ещё ряд по тем же данным, изменила тип диаграммы на График. И гистограмма, и график идут по основной оси. Затем добавила ряд для теоретической кривой, преобразовала в точечную и направила по вспомогательной оси.
Единственное, там в формате вспомогательной горизонтальной оси надо подобрать начальное и конечное значение

Автор - Pelena
Дата добавления - 08.10.2017 в 12:21
buchlotnik Дата: Воскресенье, 08.10.2017, 12:24 | Сообщение № 16
Группа: Друзья
Ранг: Участник клуба
Сообщений: 3437
Репутация: 922 ±
Замечаний: 0% ±

2010, 2013, 2016 RUS / ENG
[offtop]
Цитата
зачем ещё раз дублировать?
да не надо дублировать - просто признать нарушение, этот момент на обоих форумах ТС тупо проигнорил, заявляя при этом, что правила читал


"заступлюсь за Юрия" - публичный плевок в душу!

Ответить
Сообщение[offtop]
Цитата
зачем ещё раз дублировать?
да не надо дублировать - просто признать нарушение, этот момент на обоих форумах ТС тупо проигнорил, заявляя при этом, что правила читал

Автор - buchlotnik
Дата добавления - 08.10.2017 в 12:24
Pelena Дата: Воскресенье, 08.10.2017, 12:29 | Сообщение № 17
Группа: Модераторы
Ранг: Местный житель
Сообщений: 11844
Репутация: 2609 ±
Замечаний: 0% ±

Excel 2010, 2016 & Mac Excel
[offtop]В своё время мы уже "ломали копья" по поводу кросспостинга. Лично моё мнение с тех пор не изменилось
http://www.excelworld.ru/forum/5-7555-1
[/offtop]


"Черт возьми, Холмс! Но как??!!"
ЯД 41001765434816

Ответить
Сообщение[offtop]В своё время мы уже "ломали копья" по поводу кросспостинга. Лично моё мнение с тех пор не изменилось
http://www.excelworld.ru/forum/5-7555-1
[/offtop]

Автор - Pelena
Дата добавления - 08.10.2017 в 12:29
kloundead Дата: Воскресенье, 08.10.2017, 12:35 | Сообщение № 18
Группа: Пользователи
Ранг: Прохожий
Сообщений: 8
Репутация: 0 ±
Замечаний: 0% ±

Excel 2010
Pelena, понял и еще раз спасибо Вам огромное!

Ответить
СообщениеPelena, понял и еще раз спасибо Вам огромное!

Автор - kloundead
Дата добавления - 08.10.2017 в 12:35
kloundead Дата: Воскресенье, 08.10.2017, 12:38 | Сообщение № 19
Группа: Пользователи
Ранг: Прохожий
Сообщений: 8
Репутация: 0 ±
Замечаний: 0% ±

Excel 2010
buchlotnik, это не заметил. Впредь буду более внимательно читать правила форума. Спасибо за Вашу помощь в просвещении по поводу правил

Ответить
Сообщениеbuchlotnik, это не заметил. Впредь буду более внимательно читать правила форума. Спасибо за Вашу помощь в просвещении по поводу правил

Автор - kloundead
Дата добавления - 08.10.2017 в 12:38
